数据转换器丨同步采样 ADC

AD7380 和 AD7381 是双路同步采样高速低功耗逐次逼近模数转换器 (ADC) 的 16 位和 14 位引脚兼容系列,可由 3.3 V 电源供电运行,其吞吐速率高达 4 MSPS。模拟输入类型为差分,可接受宽的共模输入电压范围,并在 CS 的下降沿进行采样和转换。



集成式片内过采样模块可以更低的带宽改善动态范围并减少噪声。包含一个经过缓冲的内部 2.5 V 基准电压源。或者,可以使用高达 3.3 V 的外部基准电压源。


转换过程和数据采集使用标准控制输入,因而可与微处理器或 DSP 轻松连接。它使用单独的逻辑电源,与 1.8 V、2.5 V、3.3 V 接口兼容。



主要特性:

使用两种完整的 ADC 功能进行双路同步采样和转换

引脚兼容的产品系列

4 MSPS 的高吞吐速率

紧凑型 3mm x 3 mm LFCSP 封装

集成式过采样模块可提高动态范围,减少噪声并降低 SCLK 速度要求

具有宽共模范围的差分模拟输入

小的采样电容器可降低放大器驱动负荷

产品详情:

AD7380:https://www.analog.com/cn/products/ad7380.html?ADICID=SOME_CN_P163853

AD7381:https://www.analog.com/cn/products/ad7381.html?ADICID=SOME_CN_P163853

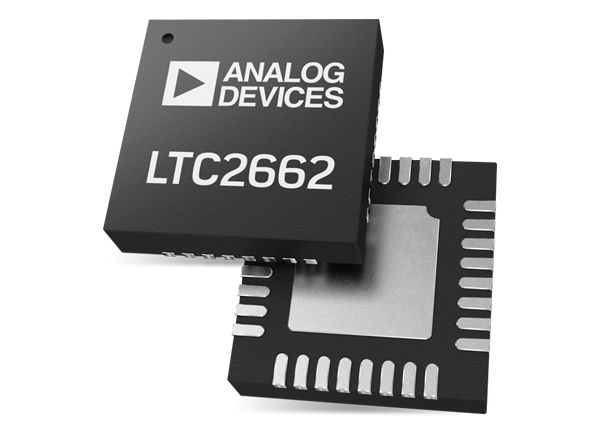

LTC2662 是一个 5 通道、16位电流源数模转换器系列,可提供 5 个高合规性电流源输出,保证在 200mA时的压差为 1V。该器件支持高达 32V 的负载电压。有 8 个电流范围,每个通道均可编程,全标度输出高达 300mA;而且通道可并联,以便对大电流进行超精细调节,或者提供高达 1.5A 的组合输出。



为每个输出通道提供了一个专用电源引脚。每个通道都可以在 2.85V 至 33V 的电压范围内工作,内部开关允许将任何输出拉至可选的负电源。

LTC2662 内置一个精准的集成化 1.25V 基准 (最大值为 10ppm/°C),可选择使用一个外部基准。

可兼容 SPI / Microwire 标准的3线式串行接口可依靠低至 1.71V 的逻辑电平工作,时钟频率高达 50MHz。






主要特性:

每个通道可编程输出范围:300mA, 200mA, 100mA, 50mA, 25mA, 12.5mA, 6.25mA 和 3.125mA

灵活的2.85V至33V电源电压

保证的 1V 压差

每个输出通道具有单独的电压电源

连接至任选负电源的内部开关

所有范围内均具有全16位分辨率

保证工作温度范围 −40°C 至 125°C

精准的 (10ppm/°C 最大值) 内部基准或外部基准输入

模拟多路复用器监视电压和电流

通过 SPI 或专用引脚实现 A/B 转换

1.8V 到 5V SPI 串行接口

5mm × 5mm 32 引脚 QFN 封装

产品详情:

https://www.analog.com/cn/products/ltc2662.html?ADICID=SOME_CN_P141461
